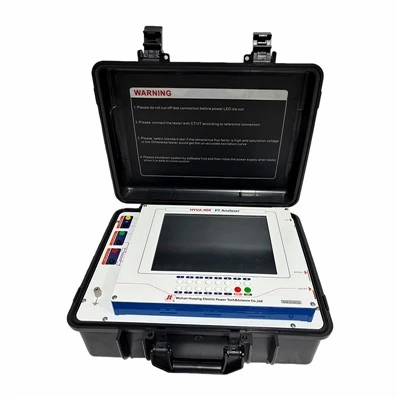

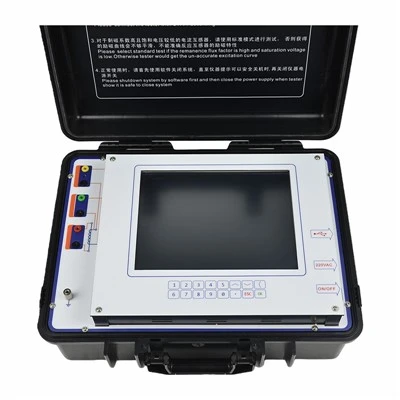

CT PT-Analysator
Der CT PT-Analysator HYVA-405 wird zur Messung aller Arten von Stromwandlern und Spannungswandlern verwendet. Es kann die Verhältnisfehler und Phasenwinkelfehler von Stromwandlern und Spannungswandlern bei Nennlast und Arbeitslast in einem einzigen Test berechnen. Der Tester kann die Testergebnisse automatisch gemäß der ausgewählten Norm auswerten, um festzustellen, ob der Transformator qualifiziert ist.
Beschreibung
Der CT PT-Analysator HYVA-405 wird zur Messung aller Arten von Stromwandlern und Spannungswandlern verwendet. Es kann die Verhältnisfehler und Phasenwinkelfehler von Stromwandlern und Spannungswandlern bei Nennlast und Arbeitslast in einem einzigen Test berechnen. Der Tester kann die Testergebnisse automatisch gemäß der ausgewählten Norm auswerten, um festzustellen, ob der Transformator qualifiziert ist.
Merkmale
1.Tests für Stromwandler:
1)Verhältnisfehler- und Phasenfehlertest für alle Stromwandler
2) Anregungskurve und Kniepunkttest für alle CTs
3)Instrumentenfaktor-FS-Test von Mess-CTs
4)Genauigkeitsgrenzfaktor ALF-Messung von Schutzstromwandlern
5) CT-Wicklungswiderstandsmessung
6) Kurzschlussstromfaktor Kssc und Dimensionsfaktor Ktd-Test für Transientenschutz-Stromwandler
7) CT-Polaritätstest
8) CT-Sekundärbelastungstest
9) CT-Typenschild ableiten
10) Multi-Tap-Stromwandler mit Schaltkasten testen
11) Prüfbuchse CT im Gehäuse des Leistungstransformators
2.Tests für Spannungswandler:
1) Verhältnisfehler- und Phasenfehlertest von VT
2) Anregungskurventest von VT
3) VT-Sekundärbelastungstest
4) Wicklungswiderstandstest der VT-Primär- und Sekundärwicklung
5) VT- und CVT-Verhältnisfehlertest mit 4-kV-Spannungsverstärker
6) VT-Induktionsspannungsfestigkeitstest
3. Allgemeine Funktionen:
1) Wortbericht automatisch erstellen
2) Automatischer Vergleich von Testergebnissen und Standardanforderungen. Und geben Sie dann für die Proben-CT die Schlussfolgerung „Bestanden“ oder „Nicht bestanden“ ab
3) Der Tester kann per Laptop über den Ethernet-Anschluss bedient werden
4) PC-Anwendungsunterstützung für die Erstellung von Massenberichten
Technische Spezifikation
1) Prüfnormen: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC60044-61869, GB-1207, GB-1208, GB-16849, C57.13
2) Stromversorgung: AC220V ±10 %, 50/60 Hz ±10 %
3) Spannungsausgang: 0,1–160 V Wechselstrom (Wechselstrom 0–4 kV mit externem Spannungsverstärker).
4) Stromausgang: 0,001–5 A (RMS), Spitzenwert 15 A
5) Leistungsabgabe: 500VA
6) Maximale Kniespannungsmessung: 45 kV
7) Strommessung:
Bereich: 0–10 A (automatischer Bereichswechsel im automatischen Bereich von 0,004/0,04/0,4/2/10 A)
Fehler:<±0.1%+0.01%FS
8) Spannungsmessung:
Bereich: 0–200 V (automatischer Bereichswechsel im automatischen Bereich von 1 V/10 V/120 V/240 V)
Fehler: < ±0,1 %+0.01 %FS
9) Messung des Windungsverhältnisses:
Bereich: 1~35000
1~2000 Fehler<0.05%
2000~5000 Fehler<0.1%
5000~35000 Fehler<0.2%
10) Verhältnisfehler des CT: Typisch<0.02%, Assured <0.1%, Resolution <0.01%
11) Phasenmessung: Fehler < 2min; Auflösung: 0,01min
11) Wicklungswiderstandsmessung:
Bereich: 0 ~ 10 kΩ (Bereich automatisch in 2 Ohm/20 Ohm/160 Ohm/1 kOhm/10 kOhm automatisch ändern)
Fehler: < 0,2 %RDG+0.02 %FS
Maximale Auflösung: 0,1 mΩ
12) Temperaturmessung: -50 ~ 100 Grad Celsius; Fehler<3 Celsius degree
13) CT-Sekundärbelastung:
Bereich: 0–160 Ohm (Bereich wird automatisch in den automatischen Bereich 2 Ohm/20 Ohm/160 Ohm geändert)
Fehler:<0.2%RDG+0.02%FS
Maximale Auflösung: 0,001 Ohm
14)PT Sekundärbelastungs- und Zulassungstest:
Bürdenbereich: 0–80 kOhm (automatischer Wechsel des Bereichs in den automatischen Bereich 320 Ohm/5,3 kOhm/80 kOhm)
Admissionsbereich: 0–100 mS
Fehler :<0.2%RDG+0.02%FS
Maximale Auflösung: 0,1 Ohm
15)PT-Verhältnismessung:
Bereich: 1~30000
1~2000 Fehler<0.1%
2000~10000 Fehler<0.2%
10000~30000 Fehler<0.5%
Mit 4KV-Spannungsverstärker: 1-2200 Fehler<0.05%
16) VT-Verhältnisfehler, Phasenfehler der Messung<30min, resolution 0.1min
17) Fehlermessung des VT-Erregungsmodusverhältnisfehlers. Verhältnisfehler<0.1%, phase Error<3min
17) CVT-Verhältnismessung 1-2200 Fehler< 0.05%(with 4kv voltage booster only)
18) Führen Sie eine Bewertung der Testergebnisse gemäß ausgewählten Standards durch
19) Erstellen Sie einen Wortbericht für alle Testergebnisse
20) Die Massenberichtsanwendung könnte mehr als 1000 Testaufzeichnungen auf einmal erstellen
21) Messen Sie die Verhältnisfehler und Phasenwinkelfehler bei Nennlast und Arbeitslast gleichzeitig.
22) Vergleichen Sie die Anregungskurven mit den gespeicherten Anregungskurven im selben Fenster
23) Memory capacity: >30.000 Gruppentestergebnisse
24) Arbeitsbedingungen: Temperatur: -10 Grad -50 Grad; feucht: Weniger als oder gleich 90 %
25) Größe: 485 mm × 356 mm × 183 mm
26) Gewicht:<15kg
